产品概述：

      自来水厂自动化控制系统是一个综合的供水信息化管理平台，可以将地表水处理公司管辖下的取水泵站、自来水处理水厂、供水管网等重要供水单元纳入全方位的监控和管理。借助该系统，可以在监控中心远程监测站内显示各个水处理单位的工作状态，例如混凝池、沉淀池、过滤池和清水池的实时水位，水泵组的工作状态，出站流量，出水的水质监测等；支持手动控制、自动控制，远程控制各个处理单元和泵的启停。可靠地实现对各水处理设备以及各个生产环节全过程的自动监控，达到“现场无人值守、控制中心少人值班”的自动化程度。该系统的总体建设目标是实现工艺流程透明化、生产数据公开化和重要环节可视化，为供水工作的科学调度和安全生产提供可靠保障。

系统功能:

● 采集进厂流量、蓄水池水位、清水池水位、出厂压力、出厂流量、出厂水质、安防报警等信息；

● 可采集每台泵的出水压力、出水流量；采集每台加压水泵启停状态、运行时间、工作电流、工作电压、电量等参数；采

● 集配电室设备的开关状态、总电量等；

● 支持加压泵组控制柜手动控制、自动控制，控制模式可切换；

● 电流过大、水位过低、压力过高、控制柜保护、配电故障、闲人进入状况发生时，立即上传报警信息；

● 支持局域网有线通信，支持GPRS无线通信；存储、显示、查询水厂监测数据及工作参数；

● 支持就地、远程测控设备维护；

● 远程监测所辖水源井的工作情况、安防情况，远程控制所辖水源井水泵的启停；

● 在线监测水厂内蓄水池水位、清水池水位、进厂原水流量、出厂清水流量和压力；

● 在线监测出厂水的浊度、pH值、余氯等水质指标，自动录入信息库存储；

● 在线监测大门、制水车间等重要场所的图像；生成各种报表及数据曲

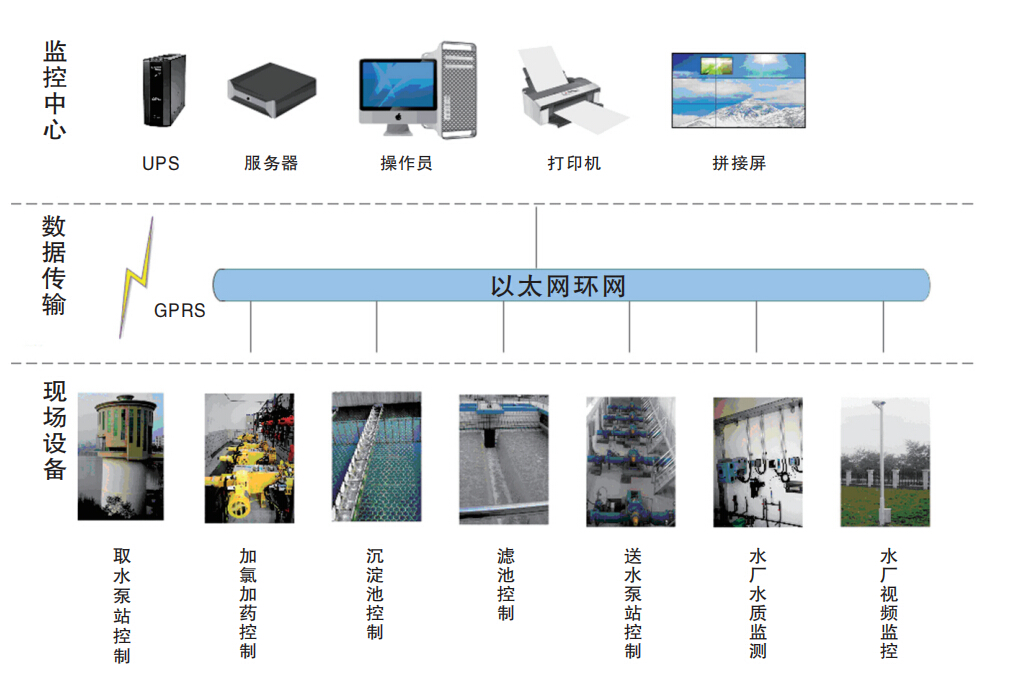

系统架构：

该系统由监控中心、取水泵站控制、水厂自动化控制、水厂水质在线自动监测系统、水厂视频监控等组成。

控制系统采用PLC系统，负责采集沉淀池液位、浊度，蓄水池液位、二氧化氯浓度，出厂水流量等信号，控制絮凝剂自动加投计量泵、控制二氧化氯自动加投计量泵，控制沉淀池进水电动蝶阀、控制蓄水池出水电动蝶阀，控制排泥阀自动开/闭。接受上位监控系统的命令信号，将取水泵站机组运行状态传给监控中心的上位机。
